Pemanas spiral las EN 10204 Pipa Baja Karbon siku

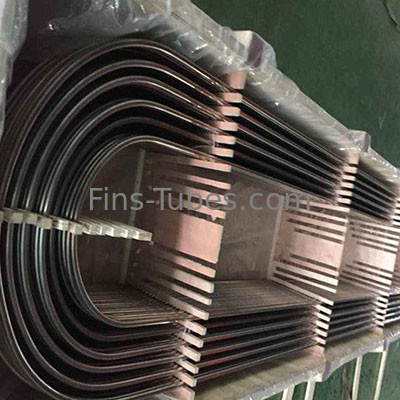

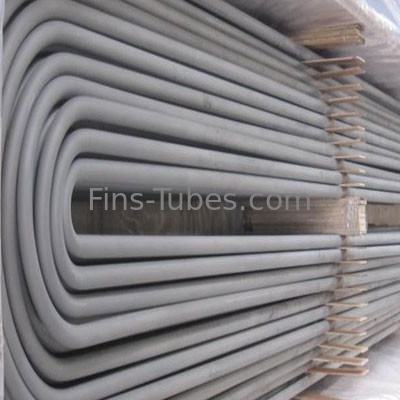

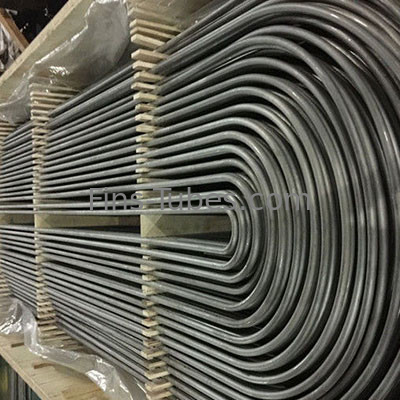

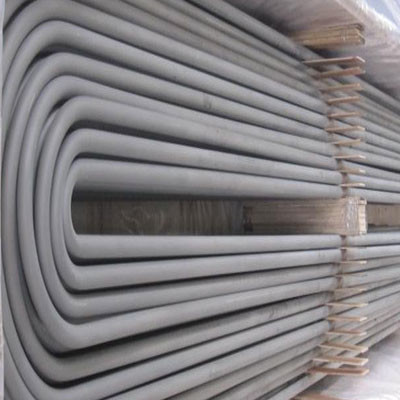

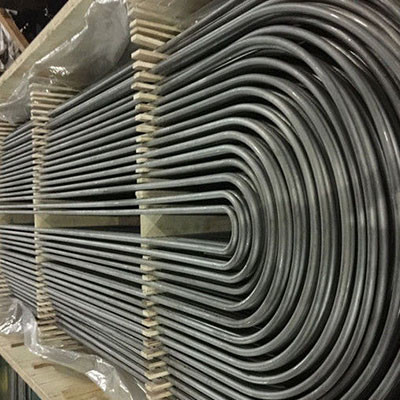

U Bent Welded Spiral Evaporator Tube, SA210 Gr. C SMLS Carbon Steel Tube
Rincian:
Resistensi Frekuensi Tinggi Tubes Helical Welded Steel Fin digunakan secara luas dalam pemulihan panas limbah dari gas buang boiler.
|
Kapasitas produksi pengelasan HF
|
Spesifikasi umum tabung sirip pengelasan HF
|
|
Fasilitas pengelasan: 4 mesin fining;
Kapasitas produksi harian hingga 40 ton;
Jenis HFW Fin: padat polos dan bergerigi.
|
OD tabung: 19mm min.
Panjang tabung: 18 meter maksimal.
Tinggi sirip: 32 mm maksimal.
Ketebalan sirip: 0.8mm min
Jarak sirip: minimal 4 mm untuk sirip padat & 3,3 mm untuk sirip bergerigi.
|
Proses pembuatan: Pita sirip dilas secara terus menerus dan berputar spiral ke tabung kosong yang dipoles.Dan tabung dan sirip diikat bersama-sama dengan menggunakan frekuensi tinggi teknik pengelasan resistensi.

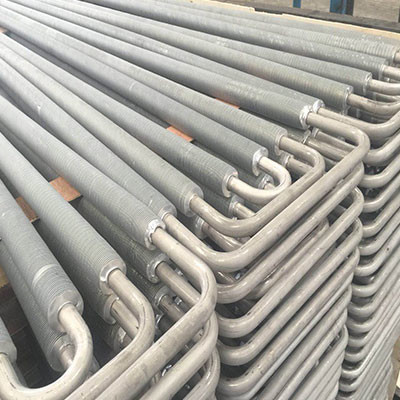

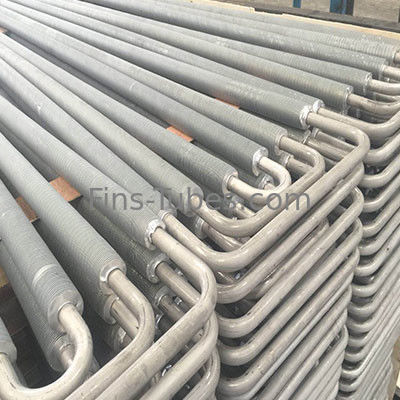

Kami memproduksi tabung baja berdaun las solid dan bergerigi dan juga, semua tabung las spiral bisa ditekuk di tengah atau di ujung tabung daun, kami menyebutnya tabung hairpin.
Kriteria penerimaan:
Standar Internasional untuk dimensi, toleransi, dan pengujian resistansi frekuensi tinggi yang dilas atau kondisi pengiriman (TDC) klien.
Pemeriksaan visual:
Bagian sirip yang belum dilas, kerusakan sirip setelah dilas, polusi tembaga, robek, bungkus dll...
Periksa dimensi:
Tinggi sirip, jarak sirip, kecenderungan sirip, gelombang sirip, panjang bagian sirip & tidak sirip dll...
Pemeriksaan lentur:
Ovalasi, ketebalan dan pengurangan luas.
Lapisan permukaan:
primer oksida seng fosfat merah di luar dan inhibitor korosi volatil (VCI) di dalam dalam bentuk tablet larut air.
Akhir tabung Selesai:
Bevel @ (30°~35°)
Ukuran Akar Bevel
0.5mm ~ 1.5mm
Kondisi pengiriman
Ujung tabung berpotongan persegi, bebas burrs, internal dikeringkan dan udara ditiup bersih, eksternal dilapisi dengan varnis di kedua ujung tabung las spiral.
Dokumen:
Ini harus mencakup QAP, WPS, PQR& WPQ, sertifikat pabrik bahan baku, hasil inspeksi dan sampel uji dan sertifikat garansi produsen.
Aplikasi:
Resistensi Frekuensi Tinggi diselapkan Helical Fin Tubes secara luas diterapkan dalam pemanas, penukar panas, boiler, economizer, pra-pemanas, pendingin, pipa panas, pemanas dll...
Spesifikasi:
Berbagai bahan sirip dan tabung bisa kombinasi tersedia.
|
Posisi
|
Materi Umum
|
Bahan ASTM yang populer
|
|
Bahan inti tabung
|
Baja karbon, baja paduan, baja tahan panas,
Baja tahan karat dll.
|
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,
SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, dll.
|
|
Bahan sirip
|
Baja karbon, baja paduan, baja tahan panas,
Baja tahan karat dll.
|
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, dll.
|
Lembar data dimensi yang bisa kami sediakan.
|
Rentang Pabrik Tabung Fin Helical Solid Steel
|
sirip padat ((mm)
|
Sapi bergerigi
|
|
Min
|
Maksimal
|
Min
|
Maksimal
|
|
OD tabung ((mm)
|
19
|
219
|
19
|
219
|
|
Tinggi sirip ((mm)
|
8
|
26
|
8
|
32
|
|
Ketebalan sirip ((mm)
|
0.8
|
2.8
|
1
|
1.6
|
|
Ketumpatan sirip ((mm)
|
4 ((250 FPM)
|
20
|
3.3 ((303FPM)
|
20
|
|
Panjang tabung ((mm)
|
N/A
|
18000
|
N/A
|
18000
|
|
Rentang pasokan tambahan:
(1) Proses swaging tabung untuk sendi dari 2 tabung.
(2) Cincin spacer (bahan: baja) tersedia.
(3) Satu sisi adalah sirip polos padat dan sisi yang lain adalah sirip bergerigi, 2 jenis sirip pada tabung yang sama.
|
Keuntungan Kompetitif:
-
Kami memiliki lebih dari 10.000 meter persegi bengkel, termasuk 4 ERW frekuensi tinggi pengelasan garis finishing, kapasitas produksi harian sekitar 40 Ton;
-
Rencana jaminan kualitas kami untuk tabung baja spiral las frekuensi tinggi. (2.1) Kontrol bahan baku untuk tabung biasa dan sirip. (2.2) Dalam kontrol proses dengan laporan,seperti WPS,PQR&WPQ;pengujian efisiensi pengendapan las sebelum pembuatan, Tes non-destruktif dan tes tegangan, dll. (2.3) Kontrol inspeksi akhir dengan laporan (Pemeriksaan visual dan dimensi, dll.).
-
Tabung Fin Welded Resistance Frekuensi Tinggi diperpanjang secara integral untuk area permukaan maksimum untuk mencapai efisiensi.Rasio transfer panas tabung fin las frekuensi tinggi sekitar 8 ~ 9 kali lebih tinggi daripada tabung biasa lainnya.
-
Ini dilas Helical Fin Tubes adalah unit integral tunggal, menghilangkan resistensi kontak panas dan kerugian. umumnya suhu sisi tabung hingga 800 derajat untuk stainless steel fins; baja karbon rendah,Tahan hingga 475 derajat adalah pilihan yang paling umum.
Aku tidak tahu.Layanan Kami:
1. Inquiry-Professional kutipan, atau mengirim item pertanyaan lebih detail, kita mulai kontak lebih detail
2. Konfirmasi harga, lead time, jangka waktu pembayaran dll
3. penjualan kami mengirim Proforma Invoice dengan segel kami, atau Anda memesan online kepada kami
4. Pelanggan melakukan pembayaran untuk deposit dan kirimkan kami kwitansi Bank
5. tahap produksi awal-menginformasikan klien bahwa kami telah mendapatkan pembayaran, dan akan membuat sampel sesuai dengan permintaan Anda, mengirim foto atau sampel untuk mendapatkan persetujuan Anda.Kami akan mengatur produksi dan menginformasikan perkiraan waktu
6. Tengah Produksi-kirim foto untuk menunjukkan jalur produksi yang dapat Anda lihat produk. Konfirmasi waktu pengiriman diperkirakan lagi.
7. Akhir Produksi-Produksi massal produk foto dan sampel akan dikirim ke Anda untuk persetujuan. Anda juga dapat mengatur pemeriksaan pihak ketiga
8. Klien melakukan pembayaran untuk saldo dan pengiriman barang, menginformasikan nomor pelacakan dan memeriksa status untuk klien
9. Order dapat mengatakan "selesai" ketika Anda menerima barang dan puas dengan mereka
