Pendingin udara, atau penukar panas yang didinginkan dengan udara, adalah salah satu peralatan yang paling banyak digunakan untuk kilang minyak, industri petrokimia dan kimia.
Standar desain dan manufaktur untuk pendingin udara kilang petrokimia:
★API 661 / ISO 13076 (penukar panas dingin udara untuk layanan umum kilang)
★ASME SECT.VIII Div.1
Prinsip operasi untuk pendingin udara:
Sebuah pendingin udara terdiri dari komponen utama berikut
★ Bantal tabung berdaun untuk permukaan transfer panas
★ Penggemar yang mendorong atau menarik udara sekitar
★ Pengemudi mekanik dan transmisi daya untuk menjalankan kipas
★ Plenum
★ Struktur pendukung yang terbuat dari baja
★ Platform pemeliharaan header dan kipas
★ Luver dan saluran sirkulasi (opsional)
★ Tangga (opsional)
★ Variable-frequency drive untuk kontrol suhu dan daya (opsional)
Tabung berdaun seperti apa yang digunakan untuk membentuk bundel tabung?
★ sirip tipe L
★ sirip tipe LL
★ sirip tipe KL
★ sirip tipe DR
★ sirip tipe G
Rentang suhu batas untuk berbagai jenis sirip:
| Jenis ikatan sirip |
Suhu proses desain maksimum |
| Pelita yang tertanam secara mekanis |
400°C (750°F) |
| Pelita baja gavalnisasi panas |
360°C (680°F) |
| Pinus yang diekstrusi ((pinus aluminium) |
300°C (570°F) |
| Pinus kaki ((L) dan pinus kaki yang tumpang tindih ((LL) |
130°C (270°F) |
| Dilapisi/dilapisi aluminium, baik L atau LL |
200°C (390°F) |
| Pelitup las laser |
> 400°C (750°F)
(maksimum harus disepakati oleh pembeli)
|
| Catatan |
| Kecuali dinyatakan sebaliknya, batas-batas di atas didasarkan pada tabung inti baja karbon dan sirip aluminium,Bahan yang berbeda untuk tabung inti dan/atau sirip dapat menghasilkan batas suhu yang berbeda. |
Instalasi situs pendingin udara kilang petrokimia

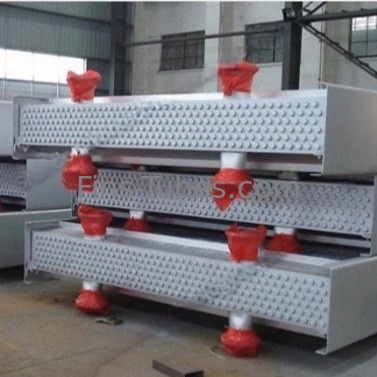

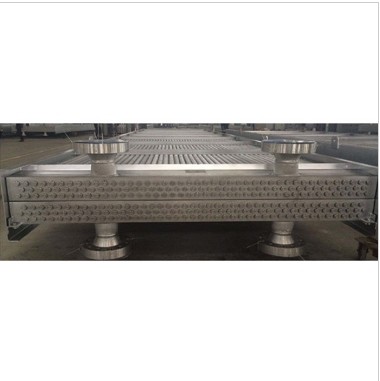

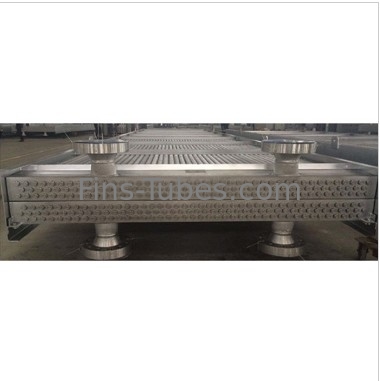

Lokakarya kami
FAQ
T1: Apa itu pendingin udara?
A1: Pendingin udara, juga dikenal sebagai pendingin udara, adalah penukar panas yang menggunakan udara sebagai medium pendingin untuk mendinginkan udara hangat ke suhu yang diinginkan.Prinsip kerjanya adalah bahwa cairan hangat di dalam tabung pertukaran panas dengan udara di luar tabung melalui dinding tabung dan sirip, sehingga mencapai efek pendinginan dan kondensasi.
T2: Apa komponen utama pendingin udara?
A2: pendingin udara terutama terdiri dari pipa, bracket, dan kipas angin. cairan panas mengalir di dalam tabung, sementara udara bertiup di luar tabung. bagian kontrol termasuk tabung transfer panas, kotak tabung,balok sisi, dan balok silang, dll
T3: Apa aplikasi utama pendingin udara?
A3: Pendinginan udara memiliki berbagai aplikasi, terutama terkonsentrasi di lingkungan industri yang membutuhkan disipasi panas yang efisien dan memiliki keterbatasan sumber daya air tertentu.dalam sistem tenaga, di industri petrokimia, di industri metalurgi, dan di industri penerbangan.
