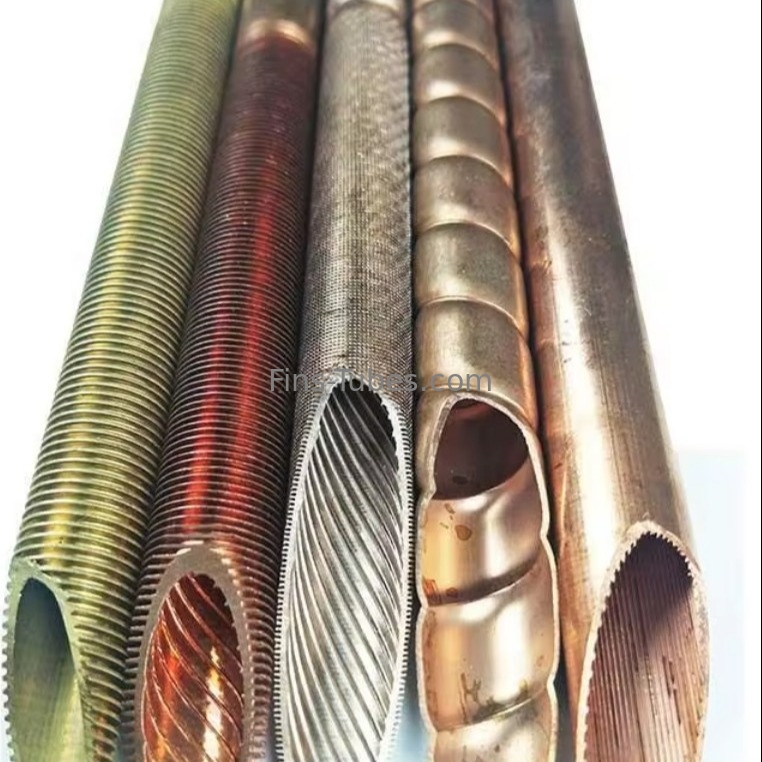

Tube Fin Extruded Disesuaikan dengan Kinerja Tembaga / Baja

L/LL/KL Finning TubeDeskripsi Produk

^{-L Tabung bergelombang(Wrap-On Fin)}

^{Wrap-On (W/O) Fin atau ?? L?? feeted fin ditandai sebagai L fin dan banyak digunakan di seluruh dunia.Biasanya sirip ini dibuat dari strip aluminium atau sirip tembagaJenis sirip ini tidak cocok untuk baja karbon atau bahan sirip stainless steel karena bahannya terlalu keras untuk pembentukan kaki L yang khas.Kaki sirip terbentuk dengan menarik strip melalui dua tahap preformer set. Tahap pertama memutar sirip ke kaki 45 derajat dan tahap kedua memutarnya ke kaki 90 derajat yang sebenarnya. alat mengontrol ketinggian sirip seperti yang ditentukan. sebagai hasilnya,setiap kombinasi FPI (pitch) dan ketebalan strip sirip membutuhkan lebar strip tertentu.}

^{- LL Fenned Tube ((Tutup Fenned Fenned)}

^{The Overlapped Footed Fin (OLFF) ditandai sebagai sirip LL ganda dan banyak digunakan di seluruh dunia sebagai alternatif untuk sirip yang diekstrusi.Penyu ini dianggap jenis penyu yang cocok dengan interferensi dan digunakan dalam aplikasi korosif di mana perlindungan tabung dasar diperlukanPenutup double LL dari tabung dasar mewakili penutup ketebalan strip ganda dari tabung dasar.Jenis sirip ini tidak cocok untuk baja karbon atau bahan sirip stainless steel karena materi terlalu keras untuk pembentukan kaki LL karakteristik. kaki sirip dibentuk dengan menarik strip melalui dua tahap preform set roller. dengan preform kaki sirip menjadi “joggle” atau satu ketebalan offset,adalah mungkin untuk mengambil keuntungan dari kemampuan untuk menempatkan tumit satu sirip pada jari jari dari sirip berdekatan. preformers preform kaki untuk memungkinkan sirip untuk cocok bersama di permukaan tabung,untuk kontak terus menerus dengan tabung dasar dan membentuk segel untuk melindungi tabung dasar dari korosi atmosfer.}

^{- KL Fined Tube (((Tabung Aluminium yang terkelupas)}

^{Pinus Berkaki Berkerut ditandai dengan menambah luas permukaan tabung dan sirip karena permukaan berkerut pada kaki sirip dan tabung. The fin is consider an interference fit type fin and because of the knurls some heat transfer specialist give the fin added performance ratings due to a mechanical type bond of the fin material to the tube wall surfaceBiasanya, sirip ini terbuat dari aluminium atau pita sirip tembaga.Jenis sirip ini tidak cocok untuk baja karbon atau bahan sirip stainless steel karena bahannya terlalu keras untuk pembentukan kaki L atau LL karakteristik. kedalaman kerutan di dinding tabung dipengaruhi oleh kekerasan bahan tabung yang dipilih. sirip, apakah W / O atau OLFF, dibentuk menggunakan perangkat keras tinggi sirip standar.}

L/LL/KL Finning Tube(Tabung Aluminium yang terkelupas) Proses Produksi

^{TerapanTubus siripdibuat dengan pita yang dibungkus di bawah ketegangan di sekitar dasar tabung. sirip dilas ke tabung dasar di ujung pita.}

L/LL/KL Finning Tube(Tabung bergelombang aluminium)Keuntungan

^{Inti tabung dilindungi terhadap korosi oleh kaki sirip, sirip tabung dinding yang sangat tipis dimungkinkan.}

L/LL/KL Finning Tube Pproperti

^{Ketahanan korosi atmosfer: OK}

^{Ketahanan Mekanis: Miskin}

^{Kontak sirip: Sesuai dengan gangguan}

^{Pin To Tube Bond: Sedang}

^{Efisiensi Transfer Panas: Sedang}

L/LL/KL Finning Tube Aplikasi

^{-industri minyak bumi, kimia dan proses petrokimia}

^{-pengolahan gas alam}

^{-industri baja: tungku tinggi dan sistem konverter}

^{-generasi tenaga: kondensasi gas buang turbin uap}

^{-kondensasi kontak dengan pendinginan kondensat yang beredar}

^{- pembangkit listrik tenaga fosil dan nuklir}

^{- AC (Freon, amonia, propana)}

^{- pembakaran limbah rumah tangga}

^{Kompresor pendingin, dll.}

Tipe sirip: L/LL/KL tabung sirip

Bahan tabung: Baja karbon, baja tahan karat, tembaga, aluminium

Bahan sirip: Tembaga, aluminium

Panjang tabung sirip: Tidak terbatas

Suhu kerja: 230°C.

Fitur: Mengadopsi proses penggulung, efisiensi produksi tinggi, jarak lamella seragam, transfer panas baik, rasio finishing tinggi,tabung dasar dapat dilindungi dari erosi udara.

^{L/LL/KL Fined Tube:}

^{Tabung sirip adalah tabung dengan sirip kecil di sekitar permukaan luarnya. sirip ini berfungsi sebagai filter dan mekanisme untuk mentransfer panas dari bahan di dalam tabung ke atau dari ruang luar.Tabung berujung digunakan dalam aplikasi di mana panas ditransfer dari cairan panas ke cairan dingin melalui dinding tabungKecepatan transfer panas ini terjadi tergantung pada tiga faktor:}

^{Perbedaan suhu antara dua cairan.}

^{Koefisien transfer panas antara setiap cairan dan dinding.}

^{Luas permukaan paparan cairan.}

^{Tipe Ltabung berdaun:}

^{Mengadopsi proses penggulung, efisiensi produksi tinggi, jarak lamella seragam, transfer panas yang baik, rasio finishing yang tinggi, tabung dasar dapat dilindungi dari erosi udara.Aluminium sirip atau sirip tembaga dilipat menjadi bentuk L dan terus spiral melingkar pada permukaan luar tabung dasar di bawah tindakan ketegangan.}

^{Suhu kerja maksimum - 150 ° C (302 ° F), dapat diterima untuk ketahanan korosi atmosfer, ketahanan mekanis yang buruk.}

^{Tipe LL tabung berdaun:}

^{Di bawah dasar berbentuk L, akar sirip sepenuhnya menutupi permukaan luar tabung dasar; sampai batas tertentu, jenis sirip ini menjamin ketahanan korosi yang lebih baik.Suhu kerja maksimum-180°C (356°F), dapat diterima untuk ketahanan korosi atmosfer, ketahanan mekanis yang buruk. bahan heat sink yang umum digunakan adalah aluminium dan tembaga.}

^{Tipe KL tabung berdaun:}

^{Sebelum sirip terus-menerus digulung pada permukaan pipa baja, permukaan luar pipa dasar perlu mengalami proses menggerogoti; setelah sirip digulung,akar sirip yang melekat pada pipa baja juga akan menggeliat untuk memperkuat pipa baja dan Kombinasi siripUntuk alasan ini, jenis sirip ini memastikan karakteristik transfer panas yang lebih baik di bawah sirip L dan LL. Suhu kerja maksimum - 260 °C (500 °F), dapat diterima untuk ketahanan korosi atmosfer,ketahanan mekanik yang burukBahan pemanas yang umum digunakan adalah aluminium dan tembaga.}

L/LL/KL Aplikasi tabung sirip

^{Terutama digunakan dalam pendingin udara di petrokimia, tenaga listrik, pembuatan kertas, tembakau, pemanasan bangunan dan industri lainnya,pemanas udara dan pemanas udara dalam sistem pengeringan semprot seperti protein nabati dan pati di industri makananSistem tungku tinggi dan konverter, pembangkit listrik: gas buang kondensat yang dilepaskan dari turbin uap, kondensasi pendinginan siklus kontak kondensat, pembangkit listrik fosil dan nuklir,AC (Freon), amonia, propana), peralatan pembakaran limbah, pendingin kompresor, dll.}

^{Kami disesuaikan tabung sirip sesuai dengan kebutuhan individu pelanggan, untuk rincian lebih lanjut tentang L / LL / KL tabung sirip silakan bertanya kepada kami!}
